作成ツール
|
 |

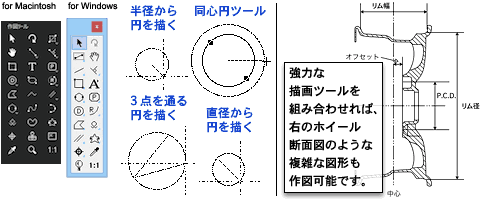

| ２次元作図をするにあたり、オブジェクトの描画に必要な多彩な作図ツールを用意しており、様々な作図を強力にサポートします。基本的な線ツール、長方形ツール、多角形ツール、弧ツール、円ツール、曲線ツールに加え、既存のオブジェクトに関連づけた線を簡単に描く為の様々な特殊線ツールを用意しています。これらのツールを使うと、既存の線や辺に垂直な線、既存のオブジェクトの中点や端点、中心点に接続した線、既存の円や弧に接する線、既存の線のオフセット線等が素早く描けます。さらにこれらのツールには多彩なオプションが用意されており、例えば円ツールでは描画の際に、半径から描いたり、３点を通る円を描いたりすることができます。 |
|
 |
高度ツール
|
|

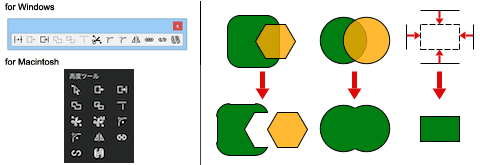

| オブジェクトの編集がパワフルに、かつフレキシブルに行える「高度ツール」が非常に役に立ちます。オブジェクトハンドルの追加／削除、開いたオブジェクトを閉じたオブジェクトに変更する結合、その逆の分離、２つのオブジェクトの合体／切り抜き、線の延長／切り落とし／トリミング、オブジェクトを反転させるミラー、オブジェクト同士のハンドル部分を連動させるリンク機能などを装備し、描画ツールで描いた図形をさらに複雑に変化させることによって、多種多様な形の図形を生成することが可能となります。 |
|
 |
オブジェクトの装飾
|
|

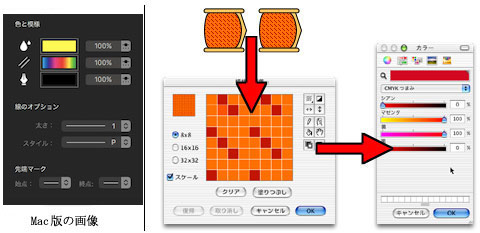

| オブジェクトの線、面の塗り、そして塗りつぶしパターンについて様々な編集が可能です。線、面の塗りにお好みの色を付けることができ、カラーパレットにない色はシステム標準のカラーパレットから色を作り出すことができます。さらに、塗りつぶしパターンはあらかじめ用意されている使用頻度の高いパターン以外にも、ユーザーが独自に編集し作成することもできます。また、オブジェクトの線、面の塗りに対して透明度の設定をする機能とグラデーション作成機能があります。 |
|
 |
|
| グラデーション作成 |
|
| グラデーションの作成と編集は簡単にできます。Mac版ではグラデーションの一つ一つの色と不透明度を別々に調整できます。(動画はWindows版です。） |
|
|
|
|
| 不透明度の設定 |
|
| 各色、模様とグラデーションの不透明度を調整できます。(動画はWindows版です。） |
|
|
|
配置・分配ツール
|
|

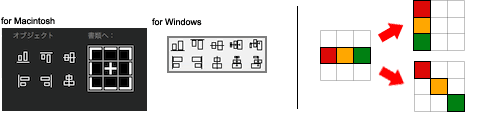

| ドラフティングキャドにはオブジェクトを整列させたり、一定の基準に従って揃えたりする配置ツール、分配ツールが搭載されています。これらを使えば、オブジェクトをどのように揃えるかを正確に指定することができます。 |
|
 |
|
|
|
|
|
|
|
 |
描画機能
|
|
卓越した図形作成機能と充実したカラーマネージメント機能を利用すれば、表現したいものが簡単に作成できます。 |
|
 |
|
|
効率良くデザインを作成するために効果的なデザインサポートツールを備えています。 |
|
|
|
|
デザインを元にスライドショーを作成してプレゼンテーションが可能です。 |
|
|
|
|
画面上に描かれたオブジェクトの一つ一つに複数のオブジェクト情報を持たせ、それを管理することができます。 |
|
|
|
|
作成したオブジェクトを効率よく使い回せるように便利なライブラリ機能を用意しました。 |
|
|
|
|
レイアウトの手間がかかりません。名刺、バースデーカード、チラシなど簡単にできます。 |
|
|
|
|
453×453cmまでの大判印刷物に対応！ |
|
|
|
|
CAD ソフト業界標準の DXF、DWG に対応。BMP、JPEG などラスター形式での書き出しも可能です。 |
|
|
|
